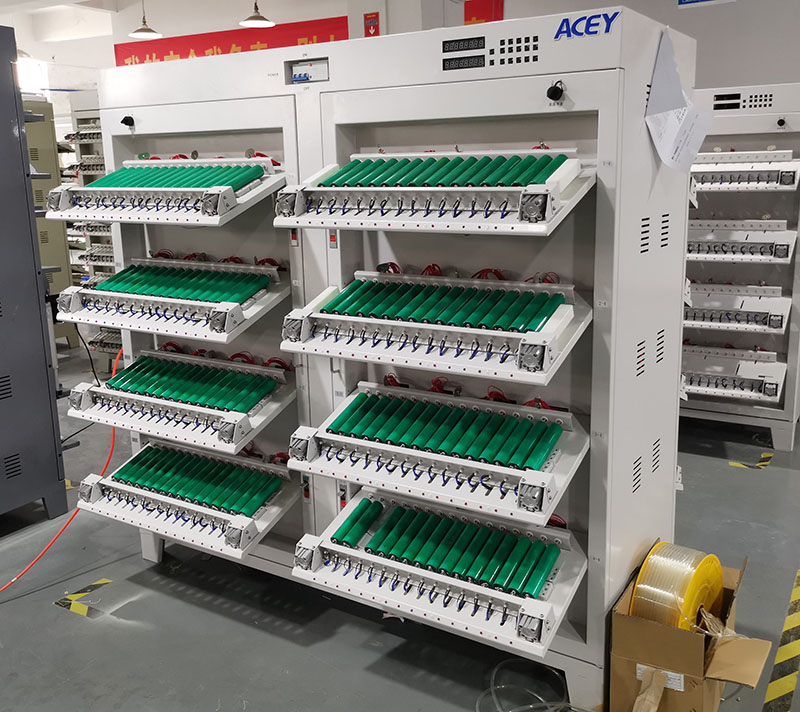

256 каналов 5V 20a Энергетическая сэкономить Обратная связь Цилиндрическая ячейка 33140

Эта машина для тестирования батареи может быть использована для цилиндрического аккумулятора емкость, внутреннее сопротивление, Тест зарядки и разрядки и т. Д. Выступление для цилиндрической ячейки 32140 33140 и т. Д.

Время выполнения :
7 дней
Происхождение продукта :
Китай
Порядок (MOQ) :
1 набор
Гарантия :
Годовой гарантия при поддержке пожизненной
Согласие :
CE сертифицирован
Пункт № :
ACEY-CT520-512R
Бренд :
Эйси

Связаться сейчас

Информация о продукте

256 каналов 5V 20A Горизонтальная энергия, сэкономия

1. Особенности Equippment и структура внешнего вида

Функции системы:

«Независимый, независимый ток постоянного тока и источник постоянного напряжения, стабильный без воздействия.

Такие функции, как начало, остановка, пауза, резюме и защита, могут быть реализованы.

Точность оборудования составляет 0,05%, время записи данных составляет 1 секунду/время, а стабильность высока.

Программное обеспечение имеет мощные функции и дружелюбный интерфейс Man-Machine.

Четырехпроводной тестовый интерфейс, чтобы обеспечить высокую точность измерения.

Концепция модульного дизайна, простая в обслуживании.

Структура этого оборудования в основном состоит из следующих частей:

1. Независимая плата ЦП, двойная плата клавиатуры, единая отправка управления всем кабинетом;

2.8-канальный постоянный ток и модуль управления постоянным напряжением;

3. Модуль инвертора AC/DC;
4. Автоматическое зажимное и зажимное заживание типа (цилиндр).
2. Системная структура и принцип работы
2.1System Composition
1. Литийная батарея преобразуется в оборудование емкости.
2. Компьютер с USB -интерфейсом (принесите свой собственный).
3. USB в 485 преобразователь интерфейса или пять типов линий связи и кристаллических голов.
4. Система сканирования батареи.

5. Schengchuang Product Software.
2,2 Принцип

Оборудование подключено и управляется компьютером для отправки команд и сбора данных;

Клавиатура может вручную управлять оборудованием для отображения параметров и состояния;
Плата постоянного тока командуется ЦП и имеет постоянные функции тока и постоянного напряжения;	Когда аккумулятор заряжается, двусторонний источник питания преобразует переменный ток в 14 В, через постоянный ток, чтобы реализовать управление зарядкой и обнаружение батареи;
Когда батарея разряжается, процесс противоположна процессу зарядки.	Во-первых, напряжение аккумулятора повышается до 15 В через плату постоянного тока, а затем двусторонний источник питания преобразует постоянный ток в чередующий ток и подает его напрямую.
в сеть распределения мощности переменного тока на заводе, таким образом, реализуя обратную связь с электроэнергией энергии электроэнергии.	Значительный эффект экономии питания. Согласно фактическим измерениям, энергопотребление устройства во время зарядки более чем на 40%ниже, чем у традиционных устройств, комплексная скорость экономии энергии составляет более 60%, а потребление энергии составляет более 60%, что экономит много затрат для производителей батарей.
3. МАН технические параметры	Структура оборудования
Количество каналов устройства	Вся машина имеет в общей сложности 256 каналов
Размеры	L1684W1091H1640
Цвет шасси	Стандартный серый черный (можно настроить) Форма приспособления
	Индивидуальное приспособление, используя структуру поддона, открытый зажим цилиндра.
	Расстояние между приспособлениями 37 мм
Поддержите спецификации батареи	Длина: 120-185 мм; Диаметр: 34/35 мм
Режим управления каналом	Каждая батарея имеет независимый постоянный ток и источник постоянного напряжения, который является стабильным и без воздействия.
может быть	â¥0.99
осуществленный начать, остановиться, остановиться, возобновить и защищать Каждый канал имеет независимое постоянное напряжение и постоянное управление оборудованием тока схема	â¤2%
Рабочая сила	Ток зарядки и точность сброса тока каждого канала может быть автоматически откалибрована
программное обеспечение	<1%
Коэффициент мощности	Трехфазная пятипроводная система AC380V ± 10%, 50 Гц
Уровень искажения тока переменного тока	Власть
Отделение Эффективность Индекс Рабочая энергопотребление	1. Заряд ¥ 80%, выписка ¥ 70% Скорость отказов оборудования Рабочая среда 2. Температура -10 ~ 40, относительная влажность 80% Метод охлаждения Тнатурное потребление воздуха, выхлоп вверх Власть Раздел
Защита
Функция	Напряжение сетки
чрезмерный	защита
Власть	сетка

частота	чрезмерный
защита	Параметры канала
Диапазон измерения напряжения	DC 0 ~ 5V
Диапазон напряжения батареи	Зарядка DC 0 ~ 4,5 В;
Разряд DC 4,5 ~ 2 В.	Постоянный диапазон напряжения ï½DC 2 ~ 4,5 В. ï½Точность напряжения
± (0,5 ° чтение+0,5 ° Полная масштаба),	Разрешение управления напряжением
0,1 мВ	Разрешение отбора проб
0,1 мВ	Стабильность напряжения
¤ (± 1 мВ)	Текущий диапазон
Зарядка DC 50MA	20а;
Разряд DC 50MA	20А
